Braumiser Clone con Brauduino Italy: Parte Elettronica

Qui descriverò tutta la parte elettronica del BrauDuino modifica Italiana secondo mie indicazioni :D

Video: Primo Video Test

Video: Secondo Video Test Menu V1.05 Ita

Video: Primo test BirraDuino su Clone Finito 11 11 2013

Premetto che appena visto il progetto sul forum estero ho prima partecipato sui vari forum brassicoli Italiani, dove grazie all'aiuto di MaxN68 è stato tradotto i menu in Italiano ma ancora non mi bastava volevo qualcosa di più nella base strutturale del firmware.

Quindi ho chiesto aiuto sul forum Italiano Arduino e grazie all' aiuto soprattutto di Niki77 ne è scaturito un nuovo Firmware chiamato BirraDuino

Qui potete vedervi o se volete partecipare magari dando ulteriore contributo a tutta la discussione

http://forum.arduino.cc/index.php?topic=176121.0

La prima cosa che ho fatto prima ancora di giocherellare con il Fimrware grazie al Vecchio amico di Forum DanielXan
sotto mie indicazioni sono state realizzate alcune varianti e risbrogli del PCB che come prima base dovevano essere
tutti Monofaccia in modo da essere facilmente realizzabili in CASA tra le tantissime versioni provate ne sono state aprovate
Quatto versioni:

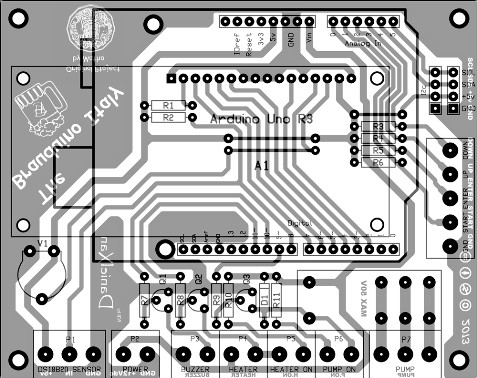

• 1) Brauduino che è lo sbroglio Monofaccia preso spunto dal PCB doppiafaccia proposto nel forum estero di BrauDuino


e stato per ottimizzare il tutto modificato il PinOut

Clicca qui per scaricare il Pacchetto foto BrauDuino

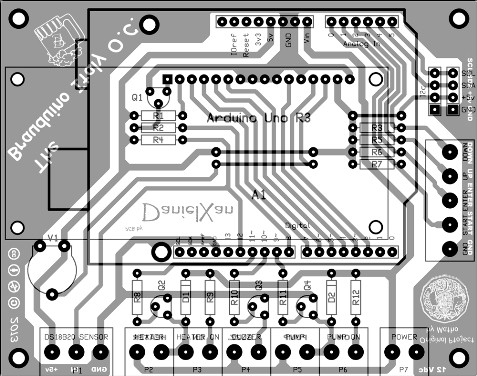

• 2) BrauDuino-OC Versione identica a BrauDuino ma senza rele solo con uscite OC


Clicca Qui per Scaricare il Pachetto BrauDuino-OC

Mentre per il Nuovo Firmware modificato da Niki77 serve realizzare un altro tipo di PCB che ha ingressi di tipo Analogico e uscite OC

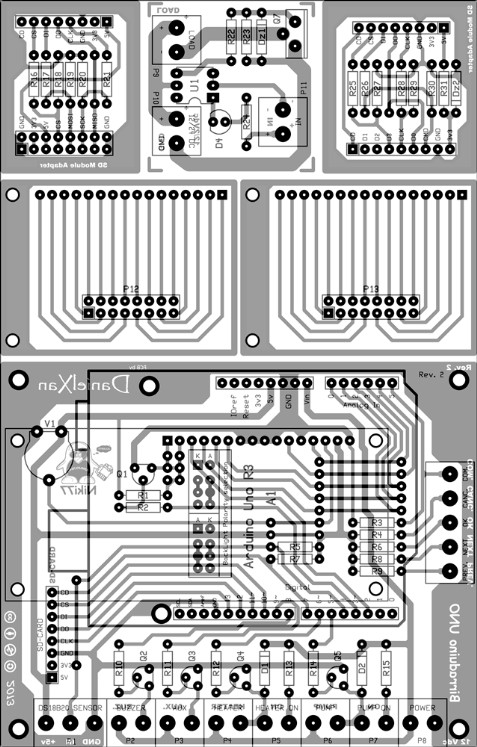

• 3) Birraduino-UNO-R2


Clicca Qui per scaricare il Pacchetto Birraduino-UNO-R2

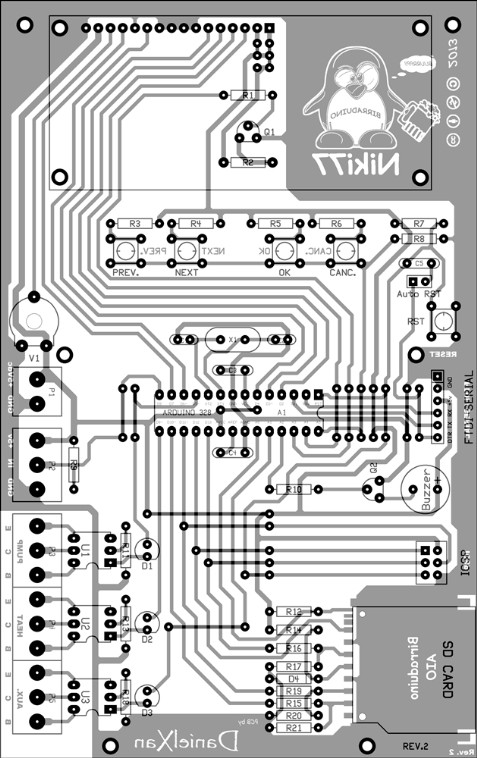

• 4) Birraduino-AIO-R2 versione Tutto in Uno By Niki77 è un PCB più complesso da montare ma qui non serve Arduino usa direttamente AtMega 328 ed è molto compatto


Clicca Qui per scaricare Pacchetto Birraduino-AIO-R2

P.S. E' in fase d'elaborazione un Ultimo PCB che vuole essere una base universale per vari progetti brassicoli
BrassaDuinoMega2560Universale che nasce sopratutto dalla nuova avventura di voler automatizzare la gestione di una camera di fermentazione.
Rispetto a questi quatto PCB presentati su questo sarà su base Arduino Mega 2560 quindi con molti I/O e risorse a disposizione:
IL PCB sarà in Formato Eurocad 99x159mm allogerà al Suo Interno Arduino Mega 2560 Predisposizione Modulo RTC in I2C
Ingresso per tastierino a Membrana 4x4 Uscita per LCD sia in I2c che Analogica 16x1 o 16x2 Vari I/O PWM OC Ingressi Sonde
